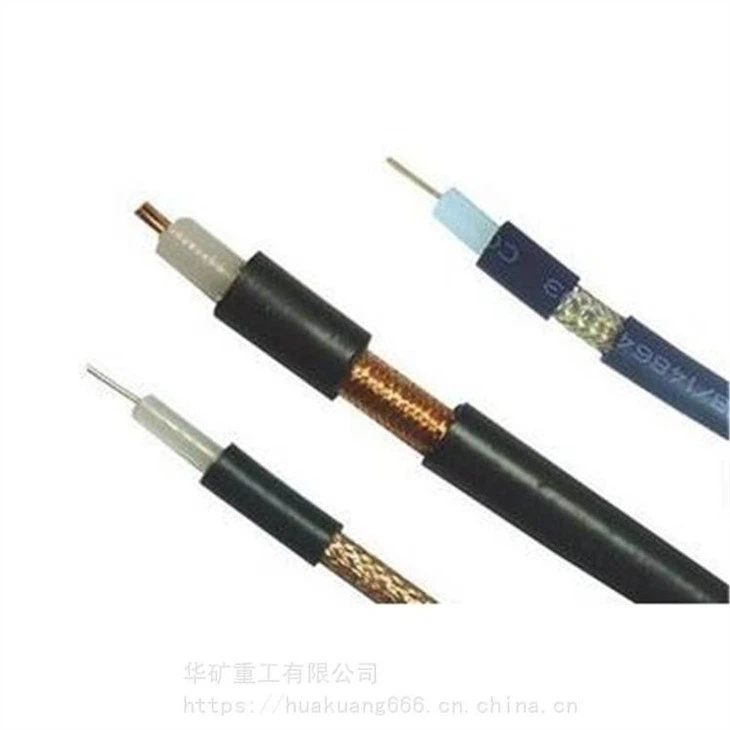

Структура коаксиального кабеля с оплеткой:
Внутренний проводник: Cu / CCA / CCS
Диэлектрик: пена PE
Экран: алюминиевая трубка, медная оплетка с покрытием из алюминия-магния / олова
Куртка: ПЭ / ПВХ
Применение коаксиального кабеля для оплетки:
Коаксиальные кабели в основном используются для передачи видеосигнала и распределения CATV, радиочастотной и микроволновой передачи, а также для передачи данных между компьютерами и приборами, такими как сеть доступа, монитор, серия вещания.
Характерная черта:
Антикоррозийная, влагостойкая, высокая / низкая термостойкость, стойкость к ультрафиолету, влажная горячая влажность, огнестойкость, стойкость к солевому туману.
Технические характеристики:
SYWV (Y) -75-5 | SYWV (Y) -75-7 | SYWV (Y) -75-9 | SYWV (Y) -75-12 | SYWV (Y) -75-13 | |
Внутренний проводник (мм) | 1.00±0.02 | 1.66±0.02 | 2.15±0.03 | 2.77±0.03 | 3.15±0.03 |
Диэлектрик (мм) | 4.80±0.20 | 7.25±0.25 | 9.00±0.25 | 11.5±0.30 | 13.03±0.25 |
Щит (мм) | 5.80 | 8.30 | 10.30 | 12.80 | 13.83 |
Куртка (мм) | 7.20±0.30 | 10.30±0.30 | 12.30±0.30 | 15.10±0.30 | 15.78±0.25 |
Электрические характеристики коаксиального кабеля с оплеткой:
Импеданс (Ом) | SYWV (Y) -75-5 | SYWV (Y) -75-7 | SYWV (Y) -75-9 | SYWV (Y) -75-12 | SYWV (Y) -75-13 |
Емкость (пФ / м) | 75±2 | 75±2 | 75±2 | 75±2 | 75±2 |
Скорость распространения (%) | 54±3.0 | 54±3.0 | 52±3.0 | 50±3.0 | 50±3.0 |
Внутренний проводник DCR (Ом / км) | 82 | 85 | 86 | 86 | 86 |
Внешний экран DCR (Ом / км) | 22 | 8 | 4.8 | 4.6 | 3.7 |
Диапазон рабочих температур (oC) | 37 | 26 | 22 | 19 | 17 |
