Описание товаров:

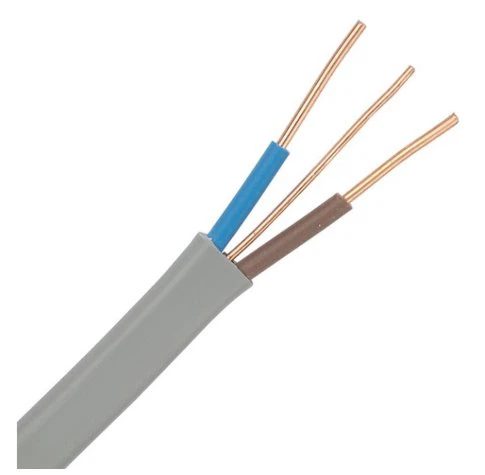

Трехжильный плоский кабель на 300/500 В и заземление, с изоляцией из ПВХ и оболочкой из ПВХ, электрический кабель с неизолированным проводом
Конструкция и технические данные для сдвоенного и заземляющего плоского кабеля:
Номинальное напряжение: 300/500 В
Номер ядра: 3 ядра, 4 ядра
Тип кабеля: плоский, с двумя или тремя изолированными жилами и одной жилой с неизолированным заземлением.
Проводник: неизолированный отожженный медный провод с высокой проводимостью.
Утеплитель: компаунд ПВХ, ПВХ ROHS (экологически чистый)
Оболочка: составной ПВХ, ПВХ ROHS, огнестойкий ПВХ
Ссылка на стандарт: BS 6004 и номер ссылки 6242Y, 6243Y
Цвет кабеля:

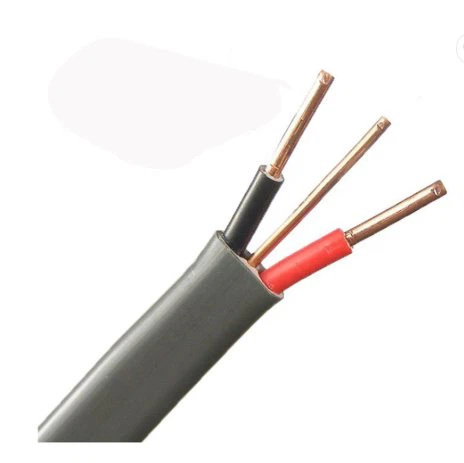

Изоляция: красный и черный для сдвоенного и плоского кабеля заземления Красный / желтый / синий для 3 жил и жилы заземления
Оболочка: серая или белая, другие цвета по желанию заказчика.

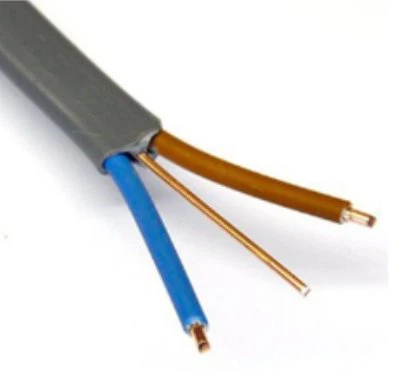

Технические характеристики для сдвоенного и плоского кабеля заземления: Плоский-сдвоенный кабель с неизолированным проводом заземления
Размер проводника | Номинальная толщина изоляции мм | Размер проводника заземления Кол-во / мм | Номинальная толщина оболочки | Общий диаметр | Прибл. вес нетто Кг / км | ||
Номинальное сечение Мм² | Количество и диаметр проводов Кол-во / мм | Нижний предел мм | Верхний предел мм | ||||
1.0 | 1/1.13 | 1/1.13 | 1/1.13 | 0.9 | 4.0*7.2 | 4.7*8.6 | 70 |
1.5 | 1/1.38 | 1/1.13 | 1/1.13 | 0.9 | 4.4*8.2 | 5.4*9.6 | 85 |
2.5 | 1/1.78 | 1/1.13 | 1/1.13 | 1.0 | 5.2*9.4 | 8.2*11.0 | 120 |
4 | 7/0.85 | 1/1.38 | 1/1.38 | 1.0 | 5.6*10.5 | 7.2*13.0 | 175 |
6 | 7/1.04 | 1/1.78 | 1/1.78 | 1.1 | 6.4*12.5 | 8.0*15.0 | 240 |
10 | 7/1.35 | 7/0.85 | 7/0.85 | 1.2 | 7.8*15.5 | 9.6*19.0 | 390 |
16 | 7/1.70 | 7/1.04 | 7/1.04 | 1.3 | 9.0*18.0 | 11.0*22.0 | 560 |
Лист технических данных дляТрехжильный (плоский) с неизолированным заземляющим проводником
Ссылка № 6243Y
Размер проводника | Номинальная толщина изоляции мм | Размер заземляющего проводника Кол-во / мм | Номинальная толщина оболочки | Общий диаметр | Приблизительный вес нетто Кг / км | ||
Номинальное сечение мм² | Количество и диаметр проводов Кол-во / мм | Нижний предел мм | Верхний предел мм | ||||
1.0 | 1/1.13 | 0.6 | 1/1.13 | 0.9 | 4.0*9.6 | 4.7*11.0 | 92 |
1.5 | 1/1.38 | 0.7 | 1/1.13 | 0.9 | 4.4*10.5 | 5.4*12.5 | 115 |
2.5 | 1/1.78 | 0.8 | 1/1.13 | 1.0 | 5.2*12.5 | 8.2*14.5 | 170 |
4 | 7/0.85 | 0.8 | 1/1.38 | 1.0 | 5.6*14.5 | 7.2*18.0 | 255 |
6 | 7/1.04 | 0.8 | 1/1.78 | 1.1 | 6.4*16.5 | 8.0*200 | 340 |
10 | 7/1.35 | 1.0 | 7/0.85 | 1.2 | 7.8*21.0 | 9.6*25.5 | 550 |
16 | 7/1.70 | 1.0 | 7/1.04 | 1.3 | 9.0*24.5 | 11.0*29.5 | 790 |
