Описание: Высоковольтный кабель с изоляцией из сшитого полиэтилена Электрический силовой кабель с изоляцией из сшитого полиэтилена
Спецификация для горячего экспорта: 240 мм, 300 мм2, 400 мм2, 630 мм2
Применение высоковольтного кабеля из сшитого полиэтилена
Высоковольтный силовой кабель может использоваться для электростанций и подстанций. Он подходит для использования в линиях передачи и распределения электроэнергии с номинальным напряжением промышленной частоты 48/66 кВ, 64/110 кВ, 76/132 кВ.
Название типа высоковольтного кабеля из сшитого полиэтилена
YJLW02: гофрированная алюминиевая внутренняя оболочка, оболочка из ПВХ
YJLW03: гофрированная алюминиевая внутренняя оболочка, полиэтиленовая оболочка
YJQ02: Свинцовая внутренняя оболочка, куртка из ПВХ
YJQ03: свинцовая внутренняя оболочка, полиэтиленовая куртка
Стандарт: GB / T 11017, IEC 60840
Этот продукт GB11017" номинальное напряжение 110 кВ, медь, силовой кабель из сшитого полиэтилена с алюминиевым сердечником" и IEC60840" номинальное напряжение от 30 кВ до 150 кВ испытание переполненной изоляции силового кабеля" стандарт.
Использование характеристик
Номинальное напряжение промышленной частоты U0 / U: 48/66 кВ, 64/110 кВ, 76/132 кВ.
Максимум. допустимая длительная рабочая температура жилы: 90ºC.
Максимум. температура короткого замыкания проводника не должна превышать 250 ° C (максимальная продолжительность 5 с).
Температура окружающей среды при установке не должна быть ниже 0ºC.
Радиус изгиба должен быть не менее 25 диаметров кабеля.
Приложение& Укладка место
Для прокладки в помещении, под землей, прямо под землей, в туннеле, канале, способном выдерживать внешние механические силы и определенное тянущее усилие.
Технические параметры:
Площадь раздела | Толщина изоляции | Толщина металлической оболочки | Толщина оболочки | Общий диаметр | Расчетный вес кабеля | Максимум. Сопротивление проводника постоянного тока при 20 ° C |
№ x мм2 | мм | мм | мм | мм | кг / км | Ом / км |
48/66 кВ | ||||||
1x185 | 14.5 | 2 | 4 | 68.3 | 5250 | 0.0991 |
1x240 | 14.5 | 2 | 4 | 76.7 | 5740 | 0.0754 |
1x300 | 14.5 | 2 | 4 | 79.1 | 6440 | 0.0601 |
1x400 | 14.5 | 2 | 4 | 82.3 | 7480 | 0.047 |
1x500 | 14.5 | 2 | 4 | 85.9 | 8750 | 0.0366 |
1x630 | 14.5 | 2 | 4 | 85.9 | 10360 | 0.0283 |
1x800 | 14.5 | 2 | 4 | 94.3 | 12260 | 0.0221 |
1x800 | 14.5 | 2 | 4 | 96.4 | 13790 | 0.0221 |
1x1000 | 14.5 | 2 | 4.5 | 102.8 | 15470 | 0.0176 |
1x1200 | 14.5 | 2 | 4.5 | 106.2 | 17580 | 0.0151 |
1x1400 | 14.5 | 2 | 5 | 110.4 | 20110 | 0.0129 |
1x1600 | 14.5 | 2 | 5 | 114.8 | 22510 | 0.0113 |
1x2000 | 14.5 | 2 | 5 | 121.8 | 27050 | 0.0009 |
64/110 кВ | ||||||
1x240 | 19 | 2 | 4 | 85 | 7750 | 0.0754 |
1x300 | 18.5 | 2 | 4 | 86.1 | 8360 | 0.0601 |
1x400 | 17.5 | 2 | 4 | 86.9 | 9120 | 0.047 |
1x500 | 17 | 2 | 4 | 89.1 | 10260 | 0.0366 |
1x630 | 16.5 | 2 | 4.5 | 92.1 | 11750 | 0.0283 |
1x800 | 16 | 2 | 4.5 | 95 | 13520 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 16 | 2.3 | 4.5 | 105.4 | 16760 | 0.0176 |
1x1200 | 16 | 2.3 | 5 | 109.8 | 18900 | 0.0151 |
1x1400 | 16 | 2.3 | 5 | 114 | 21530 | 0.0129 |
1x1600 | 16 | 2.3 | 5 | 117.4 | 23930 | 0.0113 |
1x2000 | 16 | 2.3 | 5 | 124.4 | 27750 | 0.0009 |
127/220 кВ | ||||||
1x300 | 27 | 2.4 | 5 | 112.5 | 10930 | 0.0601 |
1x400 | 27 | 2.4 | 5 | 118 | 11750 | 0.047 |
1x500 | 27 | 2.4 | 5 | 121.2 | 12880 | 0.0366 |
1x630 | 26 | 2.4 | 5 | 123 | 14320 | 0.0283 |
1x800 | 25 | 2.4 | 5 | 124.9 | 15720 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 24 | 2.6 | 5 | 129.4 | 20500 | 0.0176 |
1x1200 | 24 | 2.6 | 5 | 132.6 | 22810 | 0.0151 |
1x1400 | 24 | 2.6 | 5 | 136.8 | 25450 | 0.0129 |
1x1600 | 24 | 2.6 | 5 | 140.6 | 28050 | 0.0113 |
1x2000 | 24 | 2.8 | 5 | 147.5 | 32210 | 0.0009 |
Упаковка высоковольтного кабеля из сшитого полиэтилена:
Термообработанный деревянный барабан, стальной деревянный барабан или стальной барабан
Чертеж высоковольтного силового кабеля с медным проводом 110 кВ с изоляцией из сшитого полиэтилена
Характеристики:
1) 66 кВ - 220 кВ с изоляцией из сшитого полиэтилена / медь или алюминий / гофрированный алюминий с оболочкой / ПВХ
Высококачественный силовой кабель с изоляцией из сшитого полиэтилена 66-220кВ-
Кабель силовой с изоляцией из сшитого полиэтилена 66кВ-220кВ;
Строительство:
Проводник: медный проводник или алюминиевый проводник
Изоляция из сшитого полиэтилена, гофрированная алюминиевая оболочка, внешняя оболочка из ПВХ / полиэтилена,
продольный водонепроницаемый силовой кабель
2) изоляция из сшитого полиэтилена, гофрированная алюминиевая оболочка, внешняя оболочка из ПВХ / полиэтилена,
продольный водонепроницаемый каркас - силовой кабель устойчивый
3) изоляция из сшитого полиэтилена, гофрированная алюминиевая оболочка, внешняя оболочка из ПВХ / полиэтилена,
силовой кабель
4) изоляция из сшитого полиэтилена, гофрированная алюминиевая оболочка, внешняя оболочка из ПВХ / полиэтилена,
огнестойкий силовой кабель

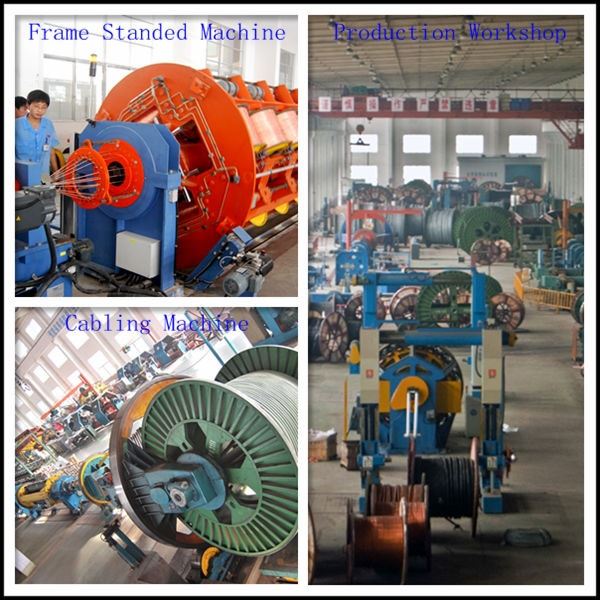

Приглашаем Вас посетить наш завод
