Описание кабеля UTP Cat5e:
4 пары 24 AWG UTP Cat 5E кабель
Тип: Cat 5E, тип UTP
Структура: UTP без защиты
Применение: проводка LAN
Структура кабеля UTP Cat5e:
Дирижер | Медный провод 24 AWG ， 0,50 мм, 0,49 мм |
Изоляция | ПНД, белый изолированный провод с цветными отметками |
Цвет пары | Бело-синий / синий, бело-оранжевый, бело-зеленый / зеленый, бело-коричневый / коричневый |
экранирование | Не |
Куртка | ПВХ, CMX, CM, CMR, галоген с низким содержанием дыма, бесплатно по запросу, номинальный диаметр 5,0 + / - 0,5 мм |
Разорвать шнур | Без разрывного шнура или в соответствии с требованиями клиентов |
печать | Согласно требованиям клиентов |
Стандарт тестирования кабеля UTP Cat5e:
Яркий / T1019-2013, ISO / IEC11801, TIA / EIA-568C.2, IEC / 61156-5
Основные приложения:
Ethernet, 10Base-T, 1000Base-T4, 100Base-TX, банкомат, мультимедиа, артериальная проводка
Механические свойства:
Максимальное тяговое усилие | 50N |
Мин. радиус изгиба | 45мм |
Номинальный вес | 40 кг / км |
Рабочая температура | -15~+70℃ |
Установить температуру | +5~+40℃ |
Свойство горения | IEC332.1, VW1, IEC332.3 или в зависимости от типа оболочки |
Длина изделия | Стандартная длина 305 м |
Электрические свойства:
Частота (МГц) | RL (дБ) | ATT (Дб / 100 м) | СЛЕДУЮЩИЙ (дБ) | PSNEXT (дБ) | ELFEXT (дБ) | Имущество Импеданс (ом) |
0.772 | 16.4 | 1.85 | 67 | 64 | 67.8 | 100±15 |
1 | 17 | 2.04 | 65.3 | 62.3 | 63.8 | |
4 | 20 | 4.1 | 56.3 | 53.3 | 51.7 | |
8 | 21 | 5.8 | 51.8 | 48.8 | 45.7 | |
10 | 22 | 6.5 | 50.3 | 47.3 | 43.8 | |
16 | 20 | 8.2 | 47.3 | 44.3 | 39.7 | |
20 | 20 | 9.3 | 45.8 | 42.8 | 37.7 | |
25 | 22.5 | 10.4 | 44.3 | 41.3 | 35.8 | |
31.25 | 18 | 11.7 | 42.9 | 39.9 | 33.9 | |
62.5 | 16 | 17 | 38.4 | 35.4 | 27.8 | |
100 | 15 | 22 | 35.3 | 32.3 | 23.8 |
Ethernet, 10Base-T, 1000Base-T4, 100Base-TX, банкомат, мультимедиа, артериальная проводка
Механические свойства:
Максимальное тяговое усилие | 80N |
Мин. радиус изгиба | 65мм |
Номинальный вес | 65 кг / км |
Рабочая температура | -15~+70℃ |
Установить температуру | +5~+40℃ |
Свойство горения | IEC332.1, VW1, IEC332.3 или в зависимости от типа оболочки |
Длина изделия | Стандартная длина 305 м или 500 мм, 1000 мм в соответствии с требованиями |
Электрические свойства:
Частота (МГц) | RL (дБ) | ATT (Дб / 100 м) | СЛЕДУЮЩИЙ (дБ) | PSNEXT (дБ) | ELFEXT (дБ) | Имущество Импеданс (ом) |
0.772 | 19.2 | 1.8 | 76 | 74 | 70 | 100±15 |
1 | 20 | 2 | 74.3 | 74.3 | 67.8 | |
4 | 23 | 3.8 | 65.3 | 63.3 | 55.8 | |
8 | 24.5 | 5.3 | 60.8 | 58.8 | 49.7 | |
10 | 25 | 6 | 59.3 | 57.3 | 47.8 | |
16 | 25 | 7.6 | 56.2 | 54.2 | 43.7 | |
20 | 25 | 8.5 | 54.8 | 52.8 | 41.8 | |
25 | 24.3 | 9.5 | 53.3 | 51.3 | 39.8 | |
31.25 | 23.6 | 10.7 | 51.9 | 49.9 | 37.8 | |
62.5 | 21.5 | 15.4 | 47.4 | 45.4 | 31.9 | |
100 | 20.1 | 19.8 | 44.3 | 42.3 | 27.8 | |
200 | 18 | 29 | 39.8 | 37.8 | 21.8 | |
250 | 17.3 | 32.8 | 38.3 | 36.3 | 19.8 |
Цвет кабеля: черный, серый, синий, желтый, белый, оранжевый, разные цвета могут быть настроены.

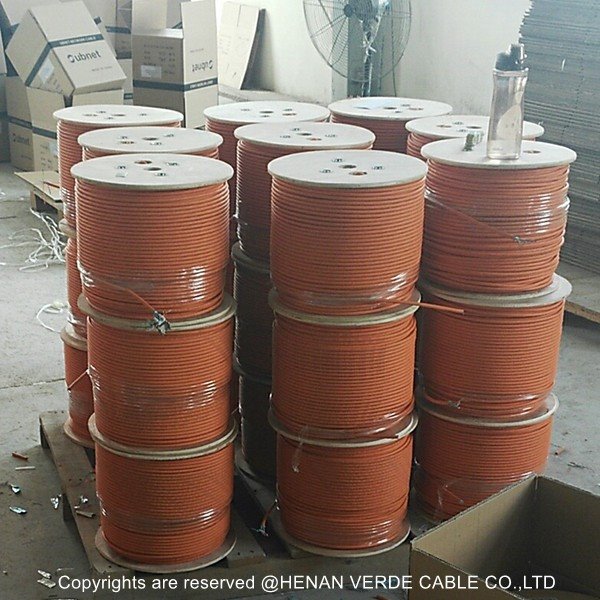

Упаковка: 305 метров или 500 метров на барабан
Вид мастерской
